PLANBAT vous accompagne dans la concrétisation de vos projets d’habitat et la préparation de votre dossier de permis de construire.
Le plan de situation est l'une des pièces essentielles dans un dossier de permis de construire ou de déclaration préalable de travaux.
Mais à quoi sert-il exactement ? Comment le réaliser ? Et surtout, comment éviter les erreurs qui retardent votre dossier ?
Dans cet article, on vous explique simplement ce qu’est un plan de situation, à quoi il sert, et comment l’obtenir facilement — sans perdre de temps ni d’argent.
Qu’est-ce qu’un plan de masse ?

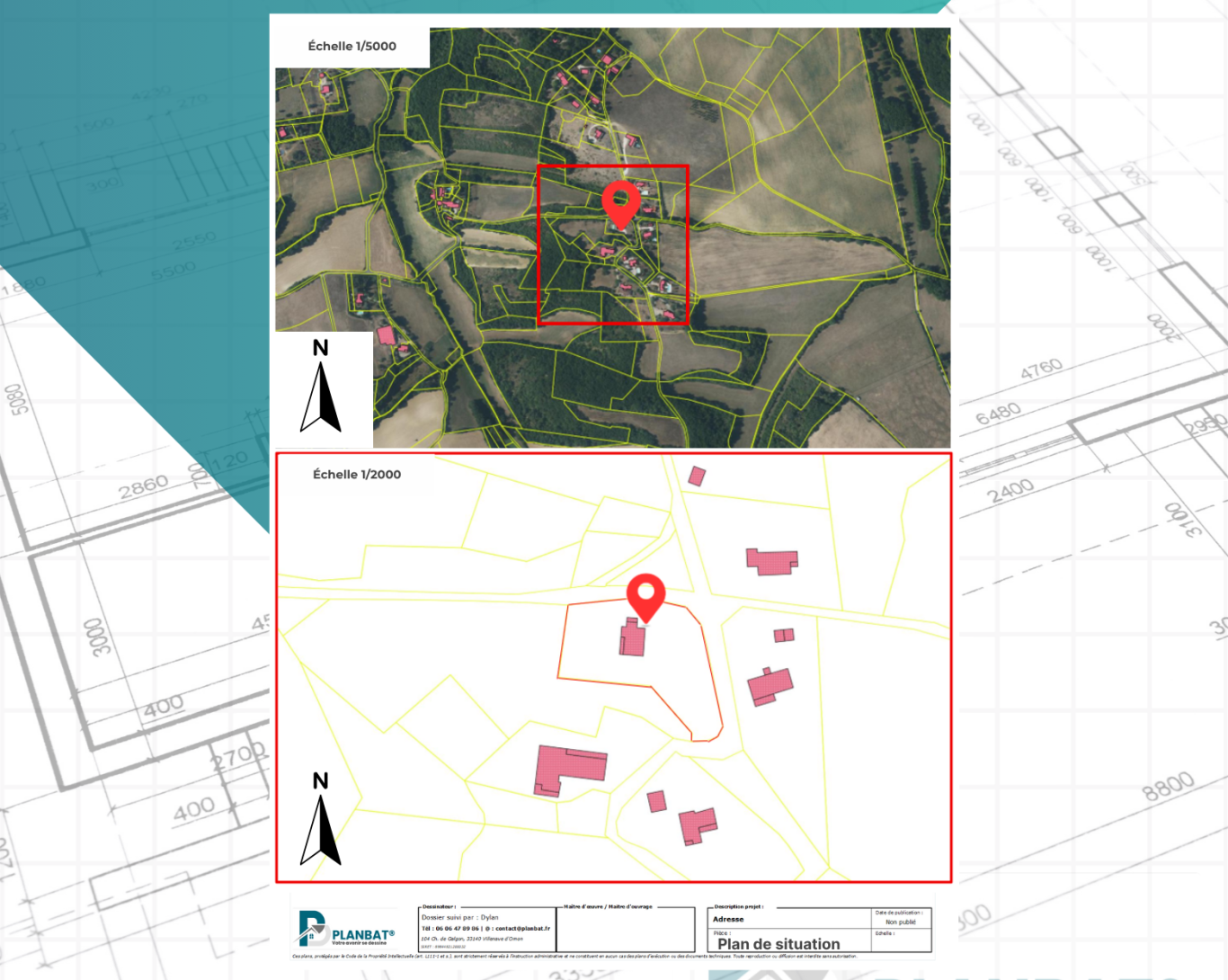

Le plan de situation est un document graphique obligatoire dans toute demande d’autorisation d’urbanisme :
- DP1 pour une Déclaration Préalable (DP),
- PC1 ou PCMI1 pour un Permis de Construire (PC).
Ce plan permet de localiser le terrain concerné dans la commune.
Il montre la position de la parcelle par rapport aux voies publiques, aux bâtiments voisins et au territoire environnant.
En résumé, il s’agit d’une vue d’ensemble du projet : avant d’examiner ce que vous construisez, l’administration doit d’abord savoir où vous le construisez.
À quoi sert un plan de situation ?
Le plan de situation est indispensable pour les services d’urbanisme. Il leur permet de :
✓ Repérer précisément le terrain concerné,
✓ Vérifier la zone du PLU (Plan Local d’Urbanisme) dans laquelle il se situe,
✓ Contrôler les règles applicables (zone constructible, secteur protégé, périmètre d’un monument historique, etc.),
✓ Et analyser rapidement la faisabilité du projet.
Sans un plan clair et conforme, votre dossier risque d’être jugé incomplet, entraînant un retard d’instruction ou une demande de pièces complémentaires.
Que doit contenir un plan de situation conforme ?
Selon le Code de l’urbanisme, un plan de situation doit comporter plusieurs éléments indispensables :
✓ L’orientation (le nord indiqué),
✓ Les principales voies d’accès,
✓ L’emplacement exact du terrain (souvent entouré ou hachuré en rouge),
✓ L’échelle utilisée (généralement 1/5000e, 1/10000e),
✓ Les limites de la parcelle et ses références cadastrales si possible.
Où trouver un fond de plan fiable ?
Les principales sources
Vous n’avez pas besoin d’être architecte pour créer un plan de situation. Il existe plusieurs outils gratuits et officiels pour le réaliser :
Géoportail (geoportail.gouv.fr)➚ – pour visualiser votre terrain, idéal pour tracer votre parcelle ;
Cadastre.gouv.fr➚– pour obtenir les limites cadastrales exactes ;
Google Maps ou OpenStreetMap – pour repérer les accès et l’environnement ;
Les erreurs fréquentes à éviter
Certaines erreurs reviennent souvent dans les dossiers :
✘ L’absence d’échelle ou d’orientation,
✘ Redimensionner le document après export impact l'échelle
✘ Un plan trop détaillé ou au contraire trop éloigné,
✘ Un fond de carte obsolète,
✘ Ou encore une mauvaise localisation du terrain.
Résultat : la mairie risque de demander une modification… et votre délai d’instruction est repoussé.
Un plan clair, conforme et professionnel est donc indispensable dès le départ.
Plan de situation, plan de masse, plan de coupe : quelle différence ?
Les trois principaux plans expliqués simplement
Ces trois plans sont souvent confondus, mais ils ne servent pas au même but :
Plan de situation
Objectif principal : Localiser le projet dans la commune
Type de vue : Large
Répond à : "Où se situe le projet ?"
Plan de masse
Objectif principal : Montrer l'implantation exacte sur le terrain
Type de vue : Rapprochée
Répond à : "Comment est implanté le projet ?"
Plan de coupe
Objectif principal : Illustrer la hauteur et le relief du projet
Type de vue : En coupe
Répond à : "Quelle hauteur fait le projet ?"
En conclusion
Le plan de situation est bien plus qu’une simple formalité : c’est la base de votre dossier d’urbanisme.
Un plan conforme, clair et précis permet d’accélérer l’instruction et de rassurer l’administration.
