PLANBAT vous accompagne dans la concrétisation de vos projets d’habitat et la préparation de votre dossier de permis de construire.
Le plan de masse est une pièce essentielle dans un dossier de permis de construire ou de déclaration préalable de travaux.
Mais qu’est-ce que c’est exactement ? Comment le réaliser ? Quels éléments doivent y figurer pour qu’il soit accepté par l’administration ?
Dans cet article, nous expliquons simplement ce qu’est un plan de masse, à quoi il sert, et comment le faire rapidement et correctement.
Qu’est-ce qu’un plan de masse ?

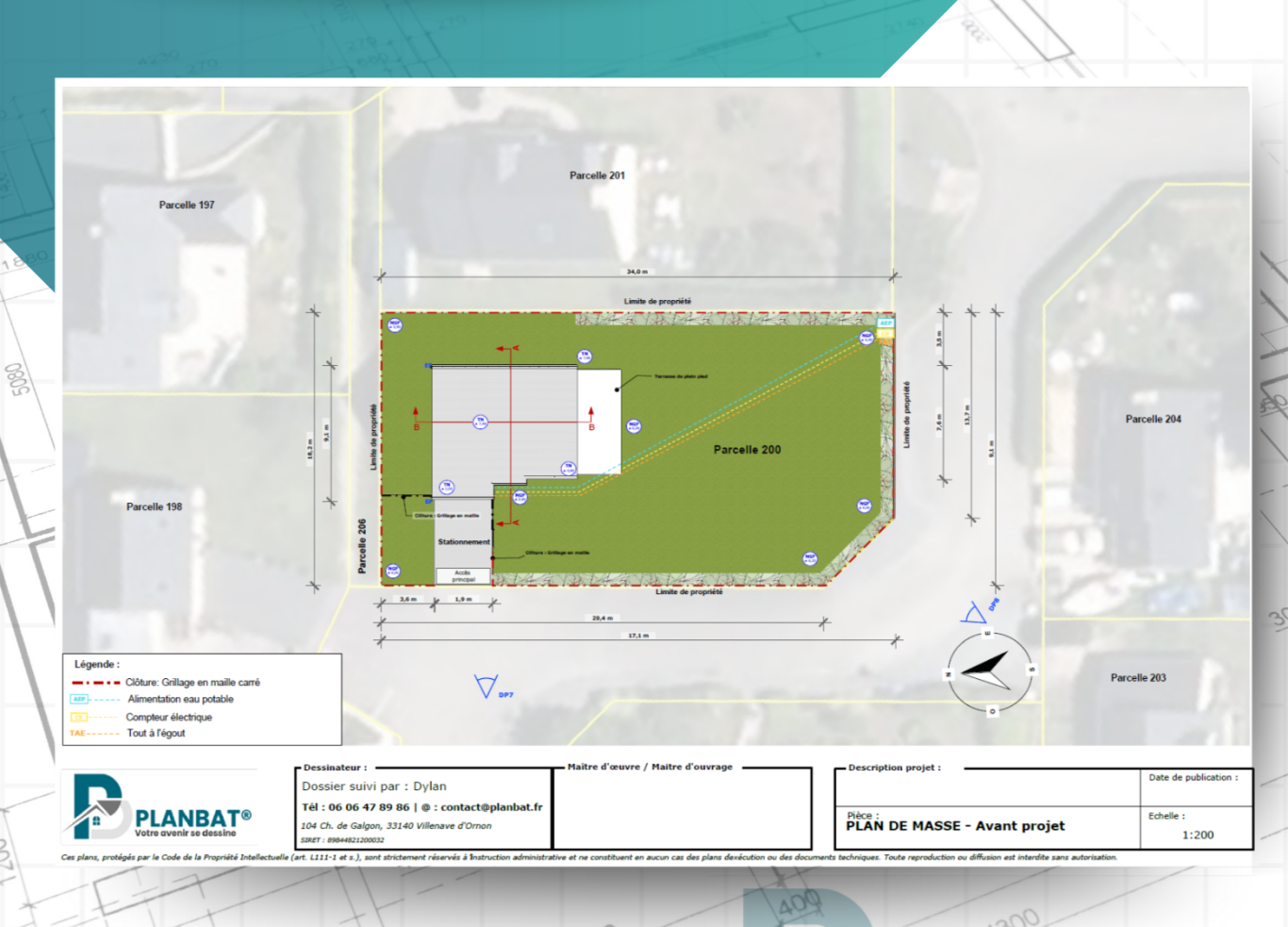

Le plan de masse est un document graphique détaillé qui montre l’implantation exacte d’un projet sur votre terrain. Il est obligatoire dans toute demande d'autorisation d'urbanisme.
- DP2 pour une Déclaration Préalable (DP),
- PC2 ou PCMI2 pour un Permis de Construire (PC)
Il complète le plan de situation : si le plan de situation répond à “Où se situe le terrain ?”, le plan de masse répond à “Comment le projet sera implanté ?”.
Il représente souvent :
- L’emplacement du bâtiment ou des constructions projetées,
- Les limites de la parcelle,
- Les accès, voiries et circulations,
- Les espaces verts, stationnements ou terrasses,
- Les constructions existantes sur le terrain.
À quoi sert un plan de masse ?
Le plan de masse permet aux services d’urbanisme de :
✓ Vérifier la conformité du projet aux règles du PLU,
✓ Analyser l’implantation des constructions par rapport aux limites et aux voisins,
✓ Contrôler les distances réglementaires, hauteurs et emprises au sol,
✓ Assurer que le projet est cohérent avec l’environnement existant.
Sans un plan de masse clair et conforme, le dossier peut être rejeté ou retardé.
Que doit contenir un plan de masse conforme ?
Selon le Code de l’urbanisme, un plan de masse doit comporter plusieurs éléments indispensables :
✓ L’implantation du projet sur le terrain, avec toutes les constructions existantes et projetées,
✓ Les limites de propriété, numéros de parcelles et références cadastrales,
✓ Les voies d’accès et circulations (piétons et véhicules),
✓ Les distances aux limites et aux bâtiments voisins,
✓ L’orientation (nord) et l’échelle généralement de 1/200 ou 1/500
✓ Les espaces verts et aménagements extérieurs, si nécessaire.
Éditer votre fond de plan, puis dessiner
Les principales sources
Il n'est pas forcement obligatoire d'avoir recours à un architecte pour votre plan de masse. Il vous suffit d'éditer votre fond de plan grâce aux sites officiels de l'état et vous pourrez dessiner directement dessus.
Géoportail (geoportail.gouv.fr)➚ – pour visualiser votre terrain, idéal pour tracer votre parcelle ;
Cadastre.gouv.fr➚– pour obtenir les limites cadastrales exactes ;
Google Maps ou OpenStreetMap – pour repérer les accès et l’environnement ;
Les erreurs fréquentes à éviter
Certaines erreurs reviennent souvent dans les dossiers :
✘ Oublier de représenter les constructions existantes,
✘ Ne pas indiquer les distances aux limites ou aux voisins,
✘ Utiliser un fond de plan obsolète,
✘ Ne pas préciser l’échelle ou l’orientation,
✘ Ne pas préciser les niveaux de sols
Un plan mal fait entraîne demande de correction et retard du permis.
Plan de situation, plan de masse, plan de coupe : quelle différence ?
Les trois principaux plans expliqués simplement
Ces trois plans sont souvent confondus, mais ils ne servent pas au même but :
Plan de situation
Objectif principal : Localiser le projet dans la commune
Type de vue : Large
Répond à : "Où se situe le projet ?"
Plan de masse
Objectif principal : Montrer l'implantation exacte sur le terrain
Type de vue : Rapprochée
Répond à : "Comment est implanté le projet ?"
Plan de coupe
Objectif principal : Illustrer la hauteur et le relief du projet
Type de vue : En coupe
Répond à : "Quelle hauteur fait le projet ?"
En conclusion
Le plan de masse est indispensable pour tout dossier d’urbanisme.
Un plan clair, précis et conforme permet de faire accepter votre projet rapidement.
